熱電偶
概述
工業用熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用?？梢灾苯訙y(cè)量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
工業用熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用?？梢灾苯訙y(cè)量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
測量范圍及允許誤差范圍
型號 | 分度號 | 允差等級 | |||
Ⅰ級 | Ⅱ級 | ||||
允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004（t） | 375~800 | ±0.004（t） | 333~900 | ||
WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
WRP | S | ±2.5℃ | 0~+600 | ||
±0.0025（t） | 600~1300 | ||||
WRQ | R | ±2.5℃ | 0~+600 | ||
±0.0025（t） | 600~1300 | ||||
WRR | B | ±2.5℃ | 0~+600 | ||
±0.0025（t） | 600~1600 | ||||
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
熱惰性級別 | 時間常數（秒） | 熱惰性級別 | 時間常數（秒） |
Ⅰ | 90－180 | Ⅲ | 10－30 |
Ⅱ | 30－90 | Ⅳ | ＜10 |
熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶***小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
規定的長時間使用溫度（℃） | 試驗溫度（℃） | 絕緣電阻值（Ω） |
≥600 | 600 | 72000 |
≥ 800 | 800 | 25000 |
≥1000 | 1000 | 5000 |

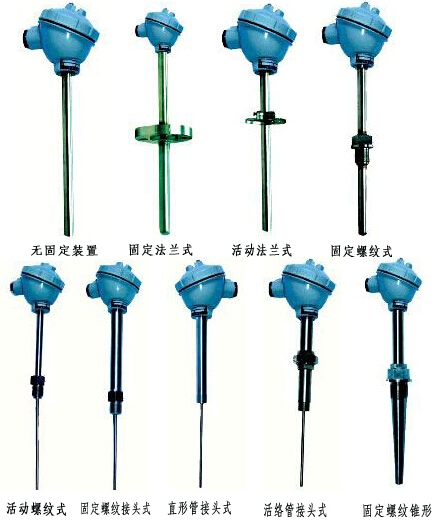

熱電偶安裝固定方式
型譜
1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□
WR□ | 熱電偶 標準型 | |||||||
1 | 標記 | 熱電偶類別 | 分度號 | |||||
N | 鎳鉻-鎳硅 | K | ||||||
M | 鎳鉻硅-鎳硅 | N | ||||||
E | 鎳鉻-銅鎳 | E | ||||||
F | 鐵-銅鎳 | J | ||||||
C | 銅-銅鎳 | T | ||||||
P | 鉑銠10-鉑 | S | ||||||
Q | 鉑銠13-鉑 | R | ||||||
R | 鉑銠30-鉑銠6 | B | ||||||
W | 鎢錸3-鎢錸25 | WRe3/25 | ||||||
2 | 標記 | 熱電偶對數 | ||||||
1 | 單支式（可不標記） | |||||||
2 | 雙支式 | |||||||
3 | 標記 | 安裝固定裝置 | ||||||
1 | 無固定裝置 | |||||||
2 | 固定螺紋 | |||||||
3 | 活動法蘭 | |||||||
4 | 固定法蘭 | |||||||
5 | 活絡管接頭式 | |||||||
6 | 固定螺紋錐形式 | |||||||
7 | 直行管接頭式 | |||||||
8 | 固定螺紋管接頭式 | |||||||
9 | 活動螺紋管接頭式 | |||||||
4 | 標記 | 接線盒形式 | ||||||
2 | 防濺式 | |||||||
3 | 防水式 | |||||||
4 | 隔爆式 | |||||||
5 | 標記 | 保護管直徑 | ||||||
0 | Ф16 | |||||||
1 | Ф20（S/R/B型熱電偶為Ф25雙層管） | |||||||
2 | Ф16（高鋁管，限用于K、N型熱電偶） | |||||||
3 | Ф25（高鋁管，限用于K、N型熱電偶） | |||||||
特殊說明（直徑標明Ф尺寸） | ||||||||
6 | 總長L/ | mm | ||||||
7 | 插入長度l | mm | ||||||
8 | 標記 | 隔爆等級 | ||||||
BT4 | ExdiiBT4 | |||||||
CT4 | DiiCT4 | |||||||
