小巧型壓力變送器
是我公司引進國外xj****技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口高品質擴散硅式、陶瓷式壓力傳感器作為敏感元件，采用專用集成模塊，經精細的溫漂、零點、非線性補償，實現對液體、氣體、蒸汽等介質壓力變化的準確測量和變送。該產品體積小，適合小空間安裝，過程直接安裝，溫度特性好，綜合精度高。整機經過嚴格組裝和測試，該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內***為流行，為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
技術參數
測量范圍：-100KPa～60MPa | 溫度影響：TK＜±0.02%FS/K |

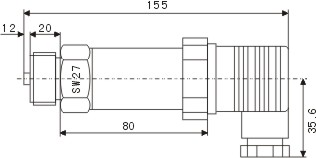

尺寸大小
電氣連接
WY-M小巧型變送器的電氣連接方式和輸出信號為： |
|
WY-M型壓力變送器型譜表
壓力變送器類型 | |||||||||||
WY-M 陶瓷壓阻 | |||||||||||
| | 過程連接材料 | ||||||||||
1 | 不銹鋼316L | ||||||||||
| | 過程連接形式 | ||||||||||
R | 外螺紋G1/2，內孔Φ11.4mm | ||||||||||
| | 密封材料 | ||||||||||
F | 氟素橡膠 | ||||||||||
| | 輸出信號 | ||||||||||
2 | 模擬信號4～20mA二線 | ||||||||||
| | 外殼類型 | ||||||||||
A | 壓鑄鋁外殼 | ||||||||||
| | 現場顯示表類型 | ||||||||||
N | 無現場顯示 | ||||||||||
| | 精度等級 | ||||||||||
1 | 0.1 | ||||||||||
| | 測量量程 | ||||||||||
[參見標準量程代碼表] | |||||||||||
| | |||||||||||
WY- | M | 1 | R | F | 2 | A | N | 3 | D3 | 選型舉例 | |
標準量程表
測量范圍 | 代號 | 量程調節范圍 | 測量范圍 | 代號 | 量程調節范圍 | 測量范圍 | 代號 | 量程調節范圍 |
0～4KPa | D1 | 0.7～7KPa | 0～200KPa | E3 | 60.0～200KPa | 0～10MPa | H1 | 3.0～10MPa |
0～6KPa | D2 | 0.7～7KPa | 0～250KPa | E4 | 120.0～400KPa | -2～2KPa | H2 | 3.0～30MPa |
0～10KPa | D3 | 1.0～10KPa | 0～400KPa | E5 | 120.0～400KPa | -5～5KPa | C1 | 2.0～7.0KPa |
0～16KPa | D4 | 10.0～20KPa | 0～0.6MPa | F1 | 0.2～0.6MPa | -10～10KPa | C2 | 5.0～20KPa |
0～20KPa | D5 | 10.0～20KPa | 0～1.0MPa | F2 | 0.3～1.0MPa | -20～20KPa | C3 | 2.0～20KPa |
0～25KPa | D6 | 12.0～30KPa | 0～1.6MPa | F3 | 0.6～2.0MPa | -50～50KPa | C4 | -8.0～20KPa |
0～40KPa | D7 | 12.0～40KPa | 0～2.0MPa | F4 | 0.6～2.0MPa | -100～0KPa | C5 | 10.0～100KPa |
0～60KPa | D8 | 20.0～60KPa | 0～2.5MPa | F5 | 1.2～4.0MPa | -100～0KPa | B1 | -40～100KPa |
0～100KPa | E1 | 30.0～100KPa | 0～4.0MPa | F6 | 1.2～4.0MPa | -100～100KPa | B2 | -40～100KPa |
0～160KPa | E2 | 60.0～200KPa | 0～6.0MPa | F7 | 2.0～6.9MPa | -100～1000KPa | B3 | 240～1000KPa |
