磁翻板液位計

瀏覽：
添加時間：	2016-10-04 09:09:21
推薦度：

•

   適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。

特點

    1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
    2、配上下限開關輸出，可實現遠距報警，限位控制。
    3、配變送器可實現液位遠距報指示，檢測與控制。

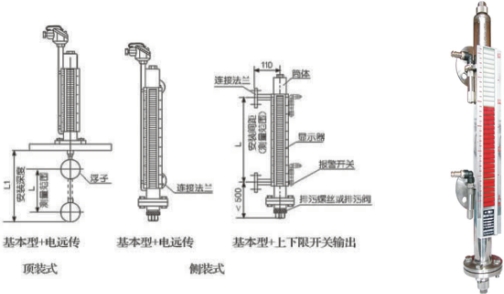

結構及工作原理

    1、基本型
    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的長久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
    2、電遠傳
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

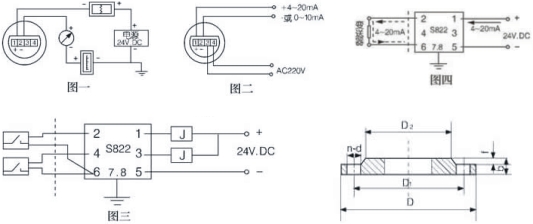

系統構成及接線

    1、上下限開關輸出
    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
    2、電遠傳
    由測量單元和變送單元兩部分組成。
    3、本安防爆
    a 帶本安防爆，上、下限開關輸出型
    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備（工廠用）、C級氣體，***高表面溫度組別T4（135℃）。（圖四）
    c 使用注意事項
    ①變送器外殼設有外接地，用戶使用時須***可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

用戶自備法蘭

主要技術指標

型號說明
